Virsmas sistēmas

Iekārtas dzesēšanas jaudas aprēķins

Jaunākajā KAN SET versijā ir ieviesta iespēja projektēt virsmu sistēmas - griestu sistēmu un sienu sistēmu. Ir pievienota arī funkcija, kas ļauj aprēķināt iekārtas dzesēšanas jaudu.

Pirms virsmas sistēmas projektēšanas uzsākšanas lietotājam jā parametri, kas saistīti ar sildīšanas / dzesēšanas virsmas konstrukciju . Informācija par konstrukciju tiks pārņemta automātiski tieši no rasējuma - tas ievērojami samazina datu ievades laiku.

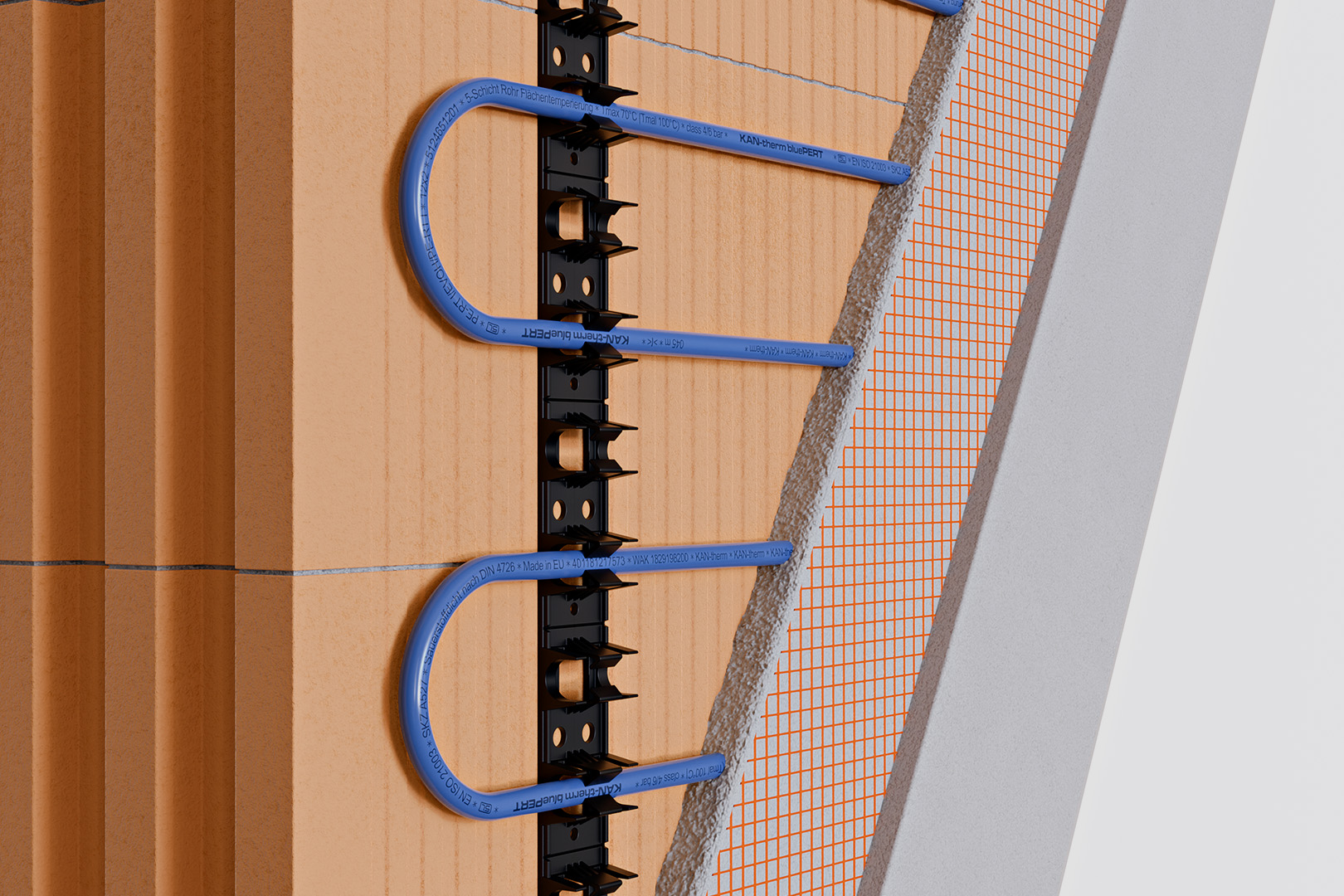

Projektējot sienu sistēmu, mums ir divas uztvērēju ievadīšanas iespējas - mēs varam ievietot vienkāršotu grafisku radiatora simbolu rasējumā vai ievietot tā saukto rasējuma simbolu sienā un pēc tam rediģēt šo sienu un uzzīmēt sildvirsmas formu.  Otrā iespēja attiecas tikai uz projektēšanu plānā Projektējot griestu sistēmu, ir nepieciešams pārslēgt skatu no grīdas plāna uz griestu skatu. Šajā slānī mēs varam uzzīmēt griestu apsildāmo zonu. Ir jāievieš stāvvadi - gan no griestu, gan grīdas līmeņa. Šādi mēs savienojam instalācijas ar avotu. Tas ir nepieciešams, lai programmā varētu veikt pilnvērtīgus aprēķinus.

Ja mēs projektējam centrālapkures iekārtu pēc plāna programma automātiski ģenerē trīsdimensiju vizualizāciju, kas ļauj precīzi pārbaudīt, vai visi komponenti ir savienoti, vai uztvērēji ir pareizajā līmenī un vai starp vadiem nav sadursmju.

Gan griestu, gan sienu sistēmas var projektēt rasējumā, kā arī plānā.

KAN SET ir publicēta jauna funkcija, kas ļauj aprēķināt iekārtas dzesēšanas jaudu. Pēc virsmas instalācijas projektēšanas pēc apkures parametriem programma nosaka iegūto dzesēšanas jaudu, ja tiek pārslēgts dzesēšanas režīms. Šis aprēķins tiks veikts, ja pamatdatos ir aktivizēts modulis CC (centrālā dzesēšana). KAN SET dzesēšanas režīmam dzesēšanas šķidruma plūsmas ātrums tiek pieņemts tāds pats kā apkures sistēmai.

Kad aprēķini ir veikti, iegūtos paziņojumus var nolasīt gan rasējumā, piemēram, uz tabulas etiķetes, kas pievienota kolektoram, gan no vispārējiem tabulas rezultātiem.
