KAN-therm InoxFlow nozīmē: jūs varat vairāk!



Sadalītājs neapšaubāmi ir galvenais elements paredzēts siltuma vai dzesēšanas līdzekļu piegādei un vienlīdzīgam sadalījumam. Paredzēts radiatoru apkures, virsmas (grīdas, sienu, griestu) apsildīšanas vai dzesēšanas sistēmās un siltā un aukstā mājsaimniecības ūdens sistēmās izmantošanai. Balstoties uz desmitiem gadu pieredzi, šogad KAN ievada savā piedāvājumā pilnīgi jaunu šo produktu līniju, kuras pamatā ir 1.4301 kategorijas nerūsējošā tērauda sijas.

Mēs esam lepni iepazīstināt jūs ar KAN-therm InoxFlow.

Jaunā ražošanas tehnoloģija un nerūsējoša profila izmantošana ar lielāku iekšējo diametru un mazāku sienu biezumu nekā misiņa konstrukcijas gadījumā palielina gandrīz divkārtīgi KAN-therm InoxFlow sadalītāju hidrauliskās iespējas salīdzinot ar misiņa versijām.




Izmantojiet KAN-therm InoxFlow potenciālu

Lielākas hidraulikas iespējas

Pateicoties augstas kvalitātes nerūsējošā tērauda izmantošanai tika mainīta konstrukcija un sadalītāja profila izmērs līdz 1 ¼”! Salīdzinot ar pašreizējiem sadalītājiem ar misiņa profiliem esošajiem tirgū, KAN-therm InoxFlow profila aktīvā virsma ir vairāk nekā 1,5 reizes lielāka. Tāpēc ar KAN-therm InoxFlow sadalītājiem ir iespējams nodrošināt lielāku skaitu grīdas apkures cilpu, nebaidoties, ka tām nepietiks šīs ierīces galvenā profila veiktspējas.

1. Grafiks Maksimālā plūsma caur kolektora profilu

Veselības aprūpe

Nerūsējošajam tēraudam, salīdzinot ar misiņu, ir arī augstāka izturība pret ūdenī izšķīdinātiem hlorīda joniem un nespēja pārnest nevēlamus elementus (piemēram, svinu) no zemas kvalitātes metāla sakausējumiem uz dzeramo ūdeni, un tādējādi - lielāka higiēna un drošība.




Moderns dizains

Dizains ir ne tikai augsta estētika, bet arī lietojamība. Marķējumi uz skavām, kas informē par siltuma avota pievienošanas metodi, ļaus izvairīties no kļūdām instalācijas montāžas laikā. Pateicoties speciāli izstrādātām plastmasas skavām ar elastomēra paliktņiem, kas absorbē vibrācijas, mūsu sadalītāji netraucēs pat visjutīgākai ausij.



Siju marķēšana ar lāzeru

KAN-therm logotips vispirms ir produkta autentiskuma un kvalitātes nodrošināšanas garantija.





Skaidra istabu identifikācija

Profilu marķēšana ar lāzeru sakārto atsevišķas sadalītāja cilpas, un, pateicoties pievienotajai speciālajai uzlīmei, ir arī iespēja aprakstīt atsevišķas telpas. Uzlīmi var viegli piestiprināt pie instalācijas skapja durvju iekšpuses.

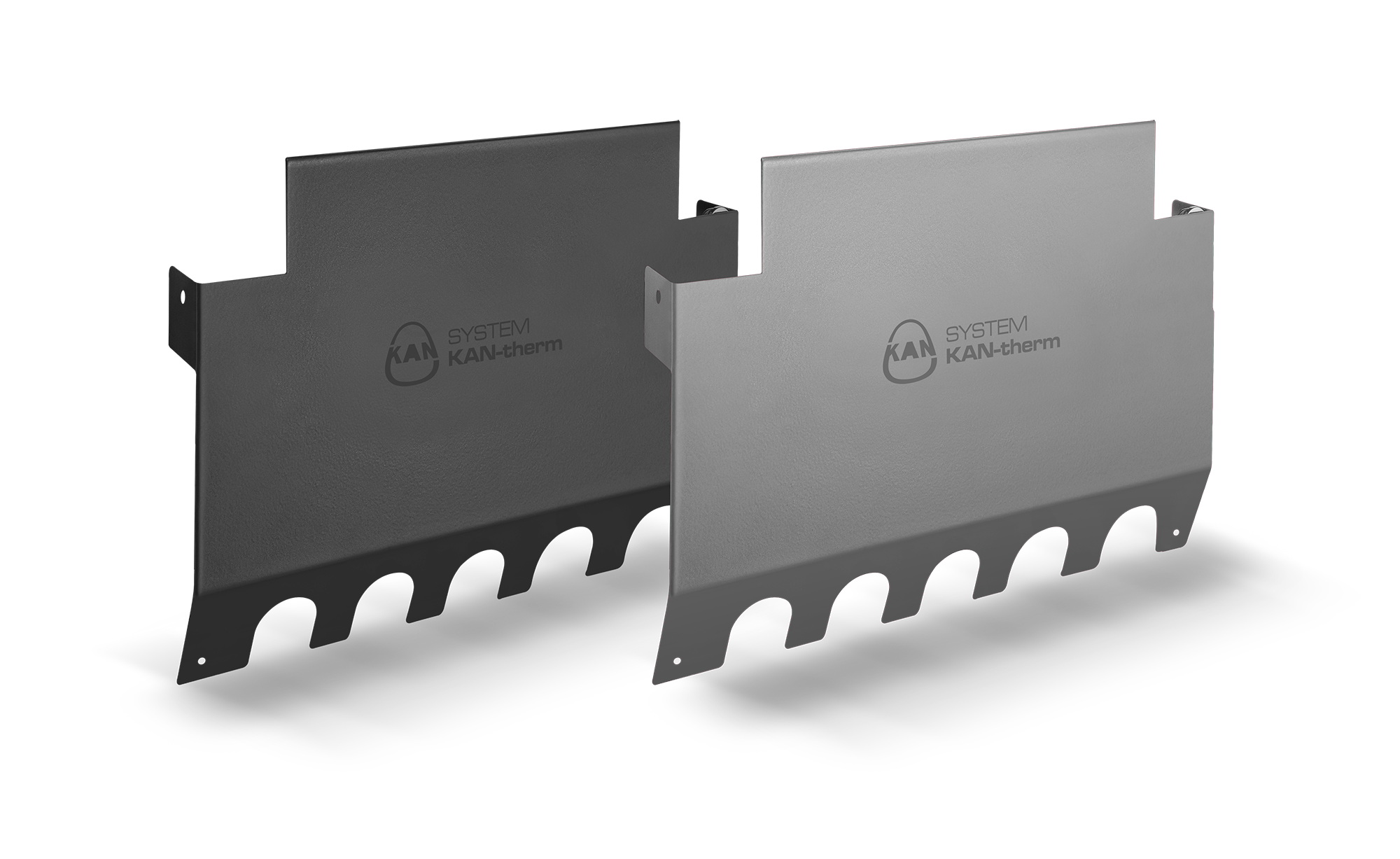

Maskējošais pārsegs

Moderns, elegants maskējošais pārsegs ir papildu visu InoxFlow sadalītāju aprīkojums, kas sakārto un aizsargā visus sadalītāja savienojuma elementus, vispirms vadības automātikas elektriskos vadus.



Uz visiem KAN-therm InoxFlow sadalītāju profiliem attiecas 10 gadu garantija un uz regulēšanas elementiem, automātikas elementiem un sūkni attiecas 2 gadu garantija.

Pilns piedāvājums visiem pieteikumiem

Plašais jauno KAN-therm InoxFlow sadalītāju variantu klāsts aptver 100% no pašreizējām misiņa konstrukcijām un nākotnē tās aizstās KAN piedāvājumā. Lai atvieglotu InoxFlow sadalītāja sērijas, un tādējādi arī tā mērķa un aprīkojuma, identificēšanu, ieviešam jaunu sistēmu to marķēšanai ar burtiem. Pirmais burts apraksta pielietojumu, otrais apraksta augšējās sijas aprīkojumu, trešais - apakšējās sijas aprīkojumu, un pēdējais burts informē par papildu aprīkojumu.






R – sadalītāji paredzēti radiatoru apkures sistēmām vai mājsaimniecības ūdens sistēmai

KAN-Therm InoxFlow RBB sērijas (Att. 1.) ir pamatversija, bez nipeļiem, ar caurumu augšējā profila daļā un iekšējo vītni ½”, piemēram atgaisotāja piestiprināšanai. Cita konstrukcija ir RNN sērija (Att. 2.), versija aprīkota ar nipeļiem G ¾" uz atsevišķām shēmām, arī ar caurumu augšējā profila daļā un iekšējo vītni ½”. Trešais KAN-therm InoxFlow sadalītāja variants ir RVV sērija (Att. 3.), kas ir aprīkota ar nipeļiem G ¾” un plūsmas slēgvārstiem katrā shēmā. Pateicoties šai konstrukcijai, varam pilnībā pārtraukt plūsmu caur doto cilpu, neapturot visu instalāciju.

Att. 1. RBB sērija: sadalītājs ar iekšējām vītnēm ½"
Att. 2. RNN sērija: sadalītājs ar nipeļiem ¾”
Att. 3. RVV sērija: sadalītājs ar nipeļiem ¾” un slēgvārstiem

U – sadalītāji paredzēti virsmas (grīdas, sienu, griestu) apsildīšanai/dzesēšanai

Visaptverošajā KAN-therm InoxFlow piedāvājumā ir gan atsevišķi sadalītāji, gan sadalītāji ar integrētu sūkņu un sajaukšanas grupu. Atkarībā no aprīkojuma mēs piedāvājam vairākus variantus. Zemāk detalizēti aprakstām katru sēriju.

InoxFlow kolektori virsmas sildīšanai vai dzesēšanai var darboties arī glikola sistēmās ar antifrīzu maisījumiem ar glikola koncentrāciju līdz 50%. Plūsmas mērītāju lietošana bez traucējumiem garantē precīzu plūsmas kontroli caur atsevišķām cilpām.

InoxFlow sadalītāji bez sūkņu un sajaukšanas grupas

Starp InoxFlow sadalītājiem bez sūkņu un sajaukšanas grupas mēs varam atrast konstrukcijas ar regulēšanas vārstiem un plūsmas mērītājiem, un katrā no šīm konstrukcijām ir pieejami trīs modeļi.

V – sadalītāji ar regulēšanas vārstiem

UVN sērija (Att. 4.) ir pamatversija, kas ir aprīkota ar vārstiem virsmas hidrauliskās instalācijas regulēšanai. Plašāka šīs konstrukcijas versija ir UVS sērijas (Att. 5.) kolektors ar regulēšanas vārstiem un servopiedziņas vārstiem. UVST sērijā (Att. 6.) varam atrast: regulēšanas vārstus, cilindru vārstus un izplūdes un atgaisošanas sekciju un korķus piestiprinātus vienā sadalītāja sijas pusē.

Sadalītājiem ar regulēšanas vārstiem nepieciešamas sešstūru atslēgas, lai mainītu vārsta iestatījumu. Tā ir lieliska iespēja vispārējas nozīmes pakalpojumiem, kur ir nepieciešams maksimāli nodrošināt instalāciju pret neatļautu iejaukšanos.

Att. 4. UVN sērija: sadalītājs ar regulēšanas vārstiem
Att. 5. UVS sērija: sadalītājs ar regulēšanas vārstiem un servopiedziņu vārstiem
Att. 6. UVST sērija: sadalītāji ar regulēšanas vārstiem, servopiedziņu vārstiem un atgaisošanas sekciju



F – sadalītāji ar plūsmas mērītājiem

Tās ir vispopulārākās konstrukcijas, ko izmanto instalāciju tirgū. Plūsmas mērītājiem, kas tiek izmantoti InoxFlow sadalītājos, ir spēja precīzi regulēt hidrauliku (nepieciešamas plūsmas iestatījumu) diapazonā 0-2,5 l/min. Parasti transportēšanas laikā sadalītāju sijas, kas aprīkotasar plūsmas mērītājiem, tiek uzstādītas ar plūsmas mērītājiem uz leju, kas tās pasargā no mehāniskiem bojājumiem.

Tomēr, pateicoties atbilstošajai siju struktūrai, KAN-therm InoxFlow sadalītāju montāžas laikā, nav nepieciešams to pilnībā atskrūvēt no skavām. Pietiek viegli atskrūvēt plastmasas turētāja skrūves, lai varētu atjaunot pareizo sijas un plūsmas mērītāju izvietojumu.

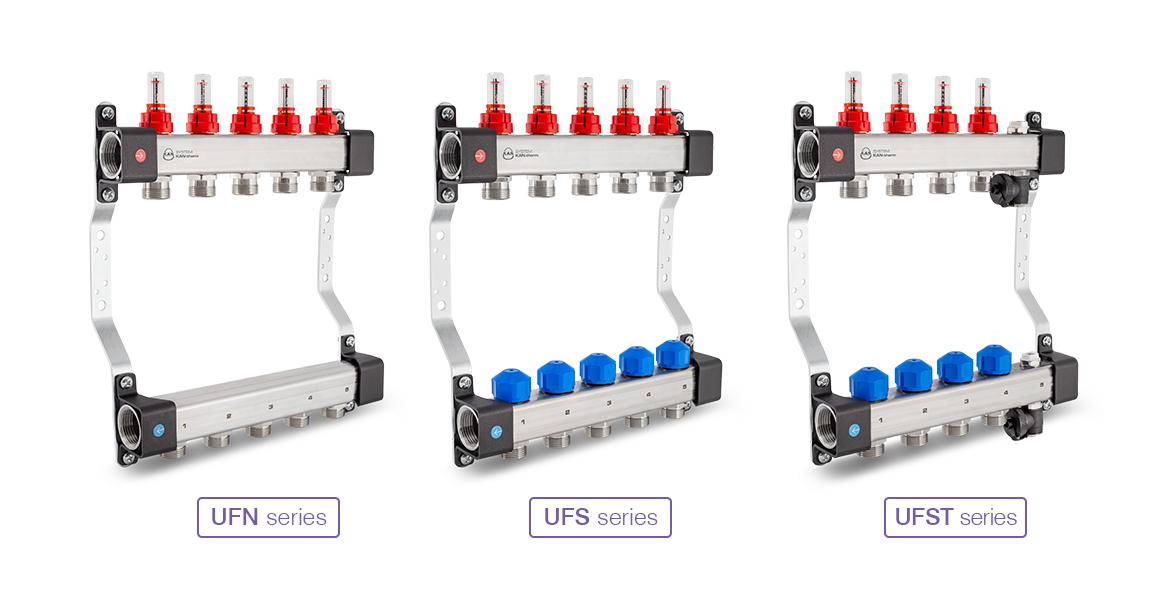

Piedāvājam 3 modeļus: UFN sērijas pamatversiju (Att. 7.) tikai ar plūsmas mērītājiem, plašāko UFS sēriju (Att. 8.) ar plūsmas mērītājiem un servopiedziņu vārstiem un visplašāko UFST sērijas versiju (Att. 9.) ar plūsmas mērītājiem, servopiedziņu vārstiem un izplūdes un atgaisošanas grupu un korķiem piestiprinātiem vienā sadalītāja sijas pusē.

Att. 7. UFN sērija: sadalītājs ar plūsmas mērītājiem
Att. 8. UFS sērija: sadalītāji ar plūsmas mērītājiem un servopiedziņu vārstiem
Att. 9. UFST sērija: sadalītāji ar plūsmas mērītājiem un servopiedziņu vārstiem un atgaisošanas sekciju



P – sadalītāji ar integrētām sūkņu un sajaukšanas grupām

Šāda veida divu funkciju sadalītāji ir ļoti populārs risinājums jauktām instalācijām, tas ir apvienojot tradicionālās radiatoru instalācijas ar grīdas, sienas vai griestu (zemas temperatūras) instalāciju.

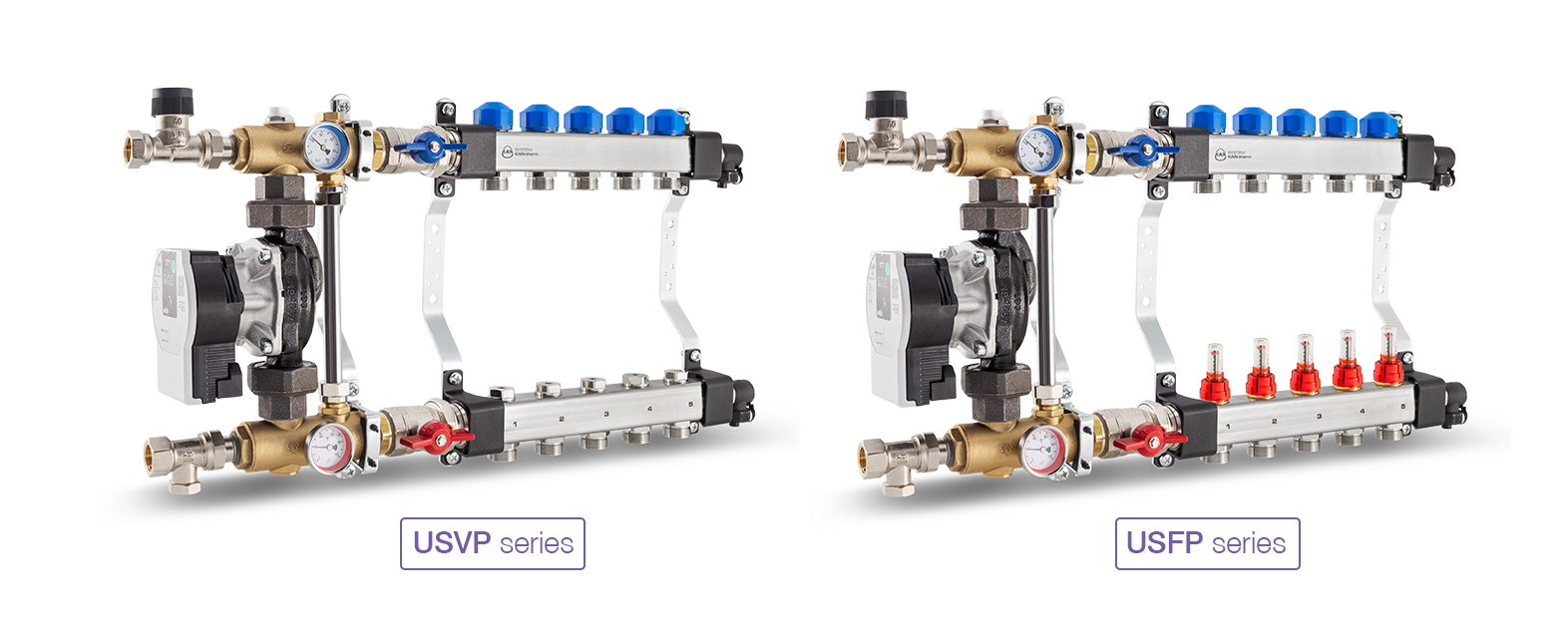

Šajās konstrukcijās tika izmantots sadalījums pa sērijām: USVP (Att. 10.) ar regulēšanas vārstiem un USFP (Att. 11.) ar plūsmas mērītājiem. Abas sērijas standarta aprīkojumā pieejami servopiedziņu vārsti, izplūdes un atgaisošanas grupa sadalītāja siju caurumā un paši sūkņu un sajaukšanas grupa.

Att. 10. USVP sērija: sadalītājs ar regulēšanas vārstiem un servopiedziņu vārstiem un sajaukšanas mezglu ar elektronisko sūkni
Att. 11. USFP sērija: sadalītājs ar plūsmas mērītājiem un servopiedziņu vārstiem un sajaukšanas mezglu ar elektronisko sūkni
