System KAN-therm futbola stadionos



KAN-therm instalācijas multisistēma ir inovatīvu un pārbaudītu risinājumu sērija inženiertehnisko sistēmu uzstādīšanas jomā.Tādējādi šo sistēmu izmanto slavenākajos sporta pasākumos. KAN-therm ir piegādājis kilometriem garus cauruļu posmus un tūkstošiem veidgabalus, lai izbūvētu ūdensapgādes un apkures sistēmas, tehnoloģiskās sistēmas un virsmas apsildes sistēmas stadionos visā pasaulē.

Šodien sporta stadionu neveido tikai sēdvietas un laukums. Šeit ir pieejamas ložas ar gaisa kondicionētāju un apkuri, restorāni un veikali, kuriem jānodrošina apkure un dzesēšana, pazemes autostāvvietas, kas jāaprīko ar ugunsdzēšanas sistēmām, kā arī simtiem sanitāro mezglu, kuriem nepieciešama aukstā un karstā ūdens padeve.



Šādu objektu apgāde ar visu nepieciešamo infrastruktūru ir liels izaicinājums arhitektiem, būvniekiem un instalāciju materiālu ražotājiem. KAN Group ir pieredzējis un Eiropā labi pazīstams mūsdienīgu risinājumu un instalāciju sistēmu KAN-therm ražotājs un piegādātājs. Kopš aktīvas uzņēmuma darbības sākuma 1990. gadā KAN-therm ir nostiprinājis savu pozīciju, pateicoties profesionalitātei, inovācijām, kvalitātei un attīstībai. Šodien uzņēmums nodarbina vairāk nekā 800 cilvēku, tam ir filiāles Vācijā, Polijā, Krievijā, Ungārijā, Ukrainā un Baltkrievijā. Produkcija ar KAN-therm etiķeti tiek eksportēta uz vairāk nekā 60 valstīm, izplatīšanas ķēde ietver Eiropu, būtisku daļu Āzijas, Āfriku, sasniedzot arī Dienvidameriku un Ziemeļameriku.





System KAN-therm Steel risinājums Manchester United Stadium stadionā



KAN-therm ir optimāla un pilnīga instalācijas multisistēma, kas nodrošina mūsdienīgākos risinājumus ūdensvadu un apkures sistēmu instalācijās un tehnoloģijās. Tā ir perfekta universālas sistēmas realizācija dzīvē, pateicoties KAN-therm konstruktoru ilgtermiņa pieredzei un kaislībai pret savu darbu, rūpīgai izejmateriālu un beigu produkta kvalitātes kontrolei, kā arī laba izpratne par tirgus vajadzībām, kas būtu atbilstīgas būvniecības nozares prasībām .





KAN-therm piedāvājums sporta infrastruktūrai ietver gan standarta instalācijas iekštelpās, gan pilnvērtīgu nepieciešamo elementu kopu, lai uzstādītu apsildāmo segumu futbola un vieglatlētikas sporta laukumos un grīdu sporta zālēs. Šis piedāvājums ietver Tichelmann kolektorus ar savienojumiem, ko veido polipropilēna caurules ar 160–180 mm diametru un PE-RT apkures caurules ar 18, 20 vai 25 mm diametru, kas piestiprinātas pie zemes ar sliežu stiprinājumiem. Būtiska nozīme šajā piedāvājumā ir mūsdienīgiem automatizācijas risinājumiem, piemēram, sniega un ledus sensoriem, kā arī temperatūras un digitālajām kontrolierīcēm.

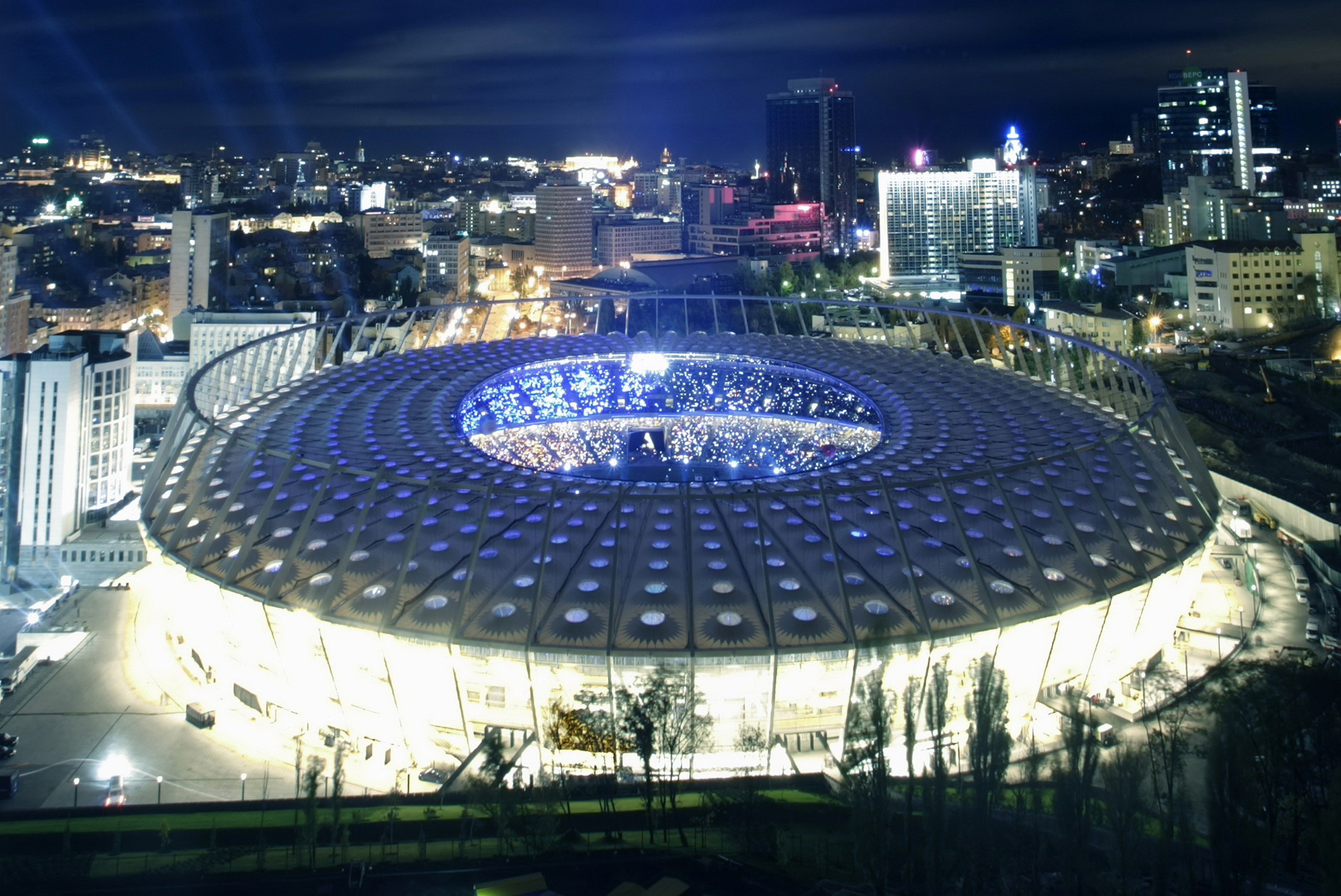

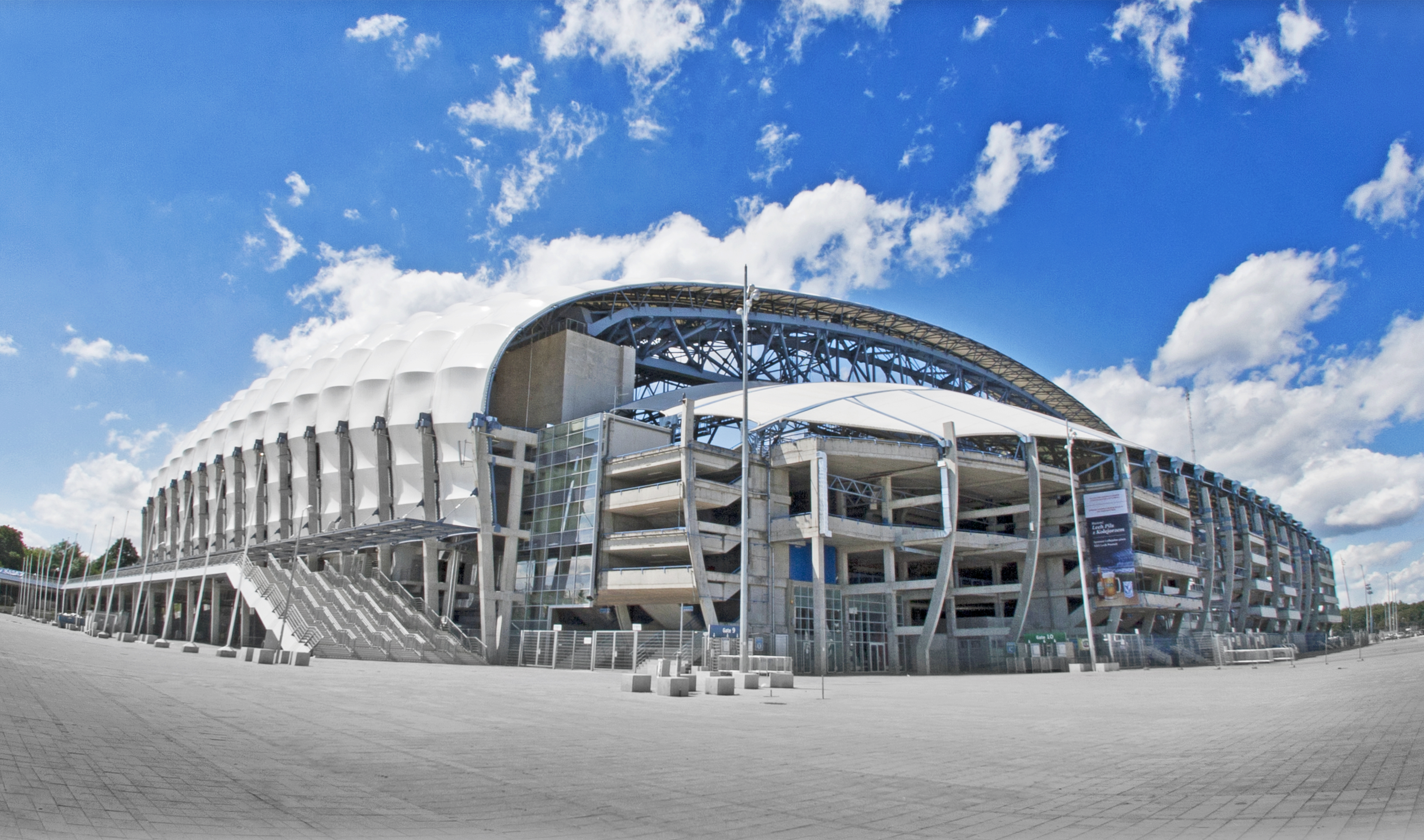

Sporta pasākumu norises vietas dažādās pasaules malās ir izvēlējušās KAN-therm instalāciju sertificēto kvalitāti, piemēram, Mančestras United Stadium (Lielbritānija), Inea Stadium (Poznaņa, Polija), Stadium Arena (Ļvova, Ukraina) vai NSK Olympic Kijevā (Ukraina) un citi.



KAN-therm piegādā arī plašu termoizolācijas produktu klāstu papildus apkures caurulēm un to stiprinājumu sistēmām sporta zāļu grīdu apsildei. Nefiksētām sporta zāļu grīdām KAN-therm TBS izolācijas sistēmu var izmantot vietās, kur apkures caurules ir piestiprinātas pie metāla balstiem, nosedzot ar putu polistirola termoizolāciju. Tikmēr sporta zāļu grīdām, kas balstītas uz sijām, iespējams uzstādīt apsildi, izmantojot System KAN-therm Rail, izvietojot apkures caurules speciālās sliedēs, kas izvietotas uz termoizolācijas.



Plašs iespējamo pielietojumu un produktu klāsts padara System KAN-therm Football par pilnvērtīgu instalācijas sistēmu, ko izmantot seguma apsildes sistēmas izveidē futbola laukumos. KAN-therm multisistēma atbilst visām mūsdienu sporta būvju instalāciju prasībām. Stadionu seguma apsildīšana novērš ledus veidošanos uz laukuma virsmas, uztur vēlamo virsmas temperatūru un to žāvē, kā arī atkausē ledus slāni, kas veidojas uz šīm virsmām. Šāds risinājums ļauj laukumu izmantot visu gadu un samazina spēlētāju ievainojumu gūšanas risku.







Sistēmas konstrukcija

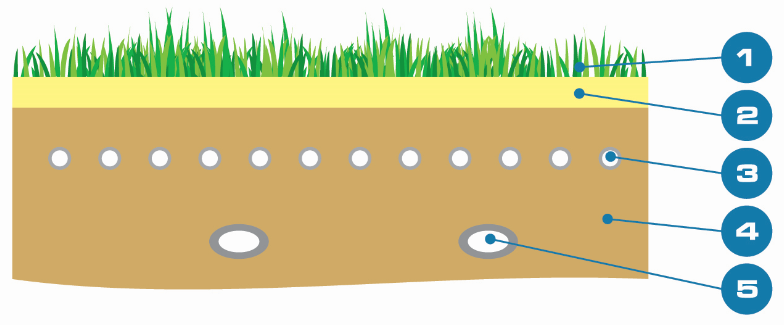

Futbola laukuma seguma daļa ar dabīgu virsmu



Dabīga virsma: 1. Velēna (dabīgas zāles segums), 2. Veģetācijas slānis, 3. Apsildes caurules noteiktā dziļumā ar aprēķinātu paredzēto platību, 4. Augsne, 5. Drenāža.



Futbola laukuma seguma daļa ar mākslīgu virsmu

Mākslīga virsma: 1. Mākslīga velēna, 2. Pildījums (piemēram, smiltis un gumija), 3. Grants, 4. Apsildes caurules noteiktā dziļumā ar aprēķinātu paredzēto platību, 5. Smilts, 6. Grants, 7. Drenāža, 8. Augsne.

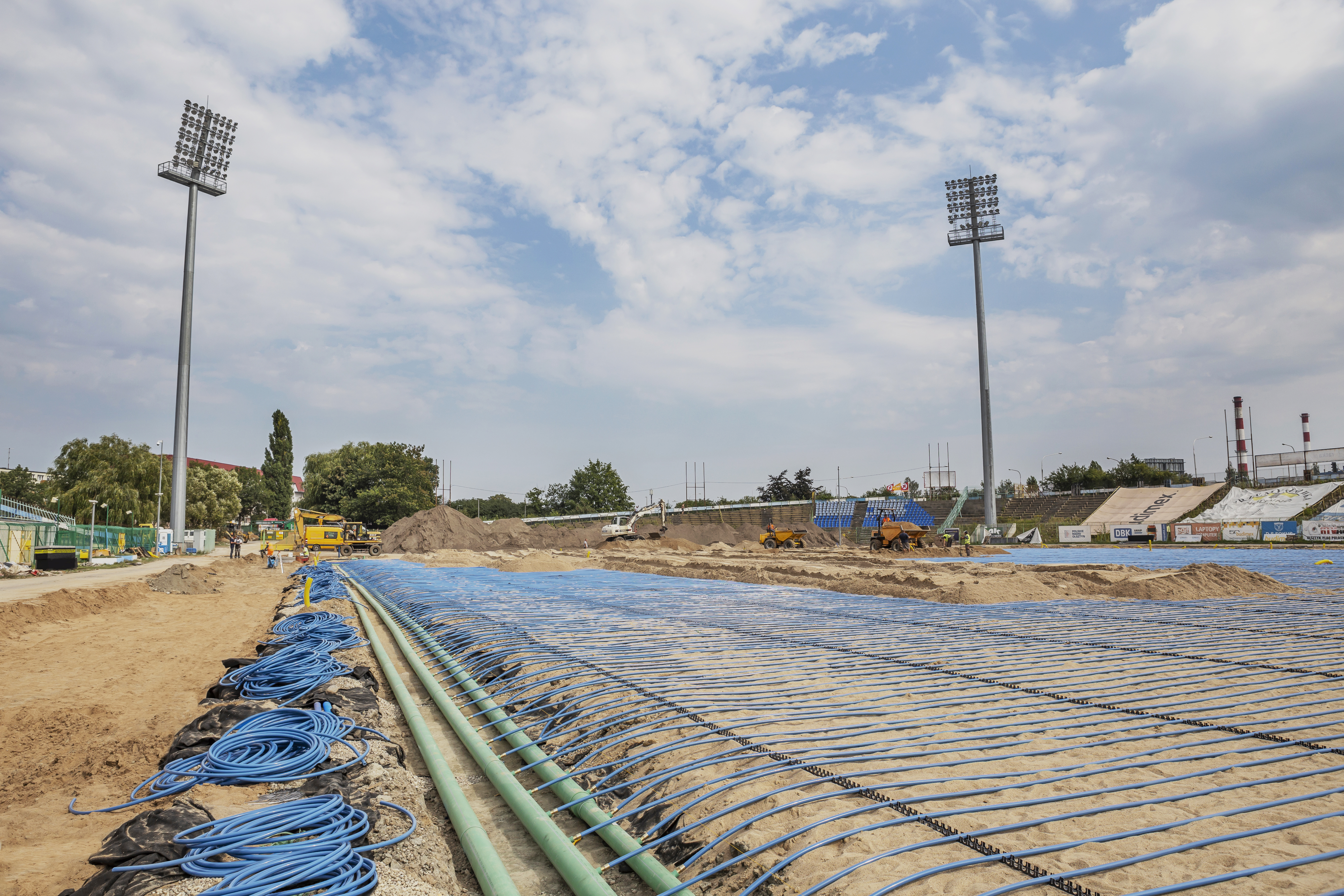

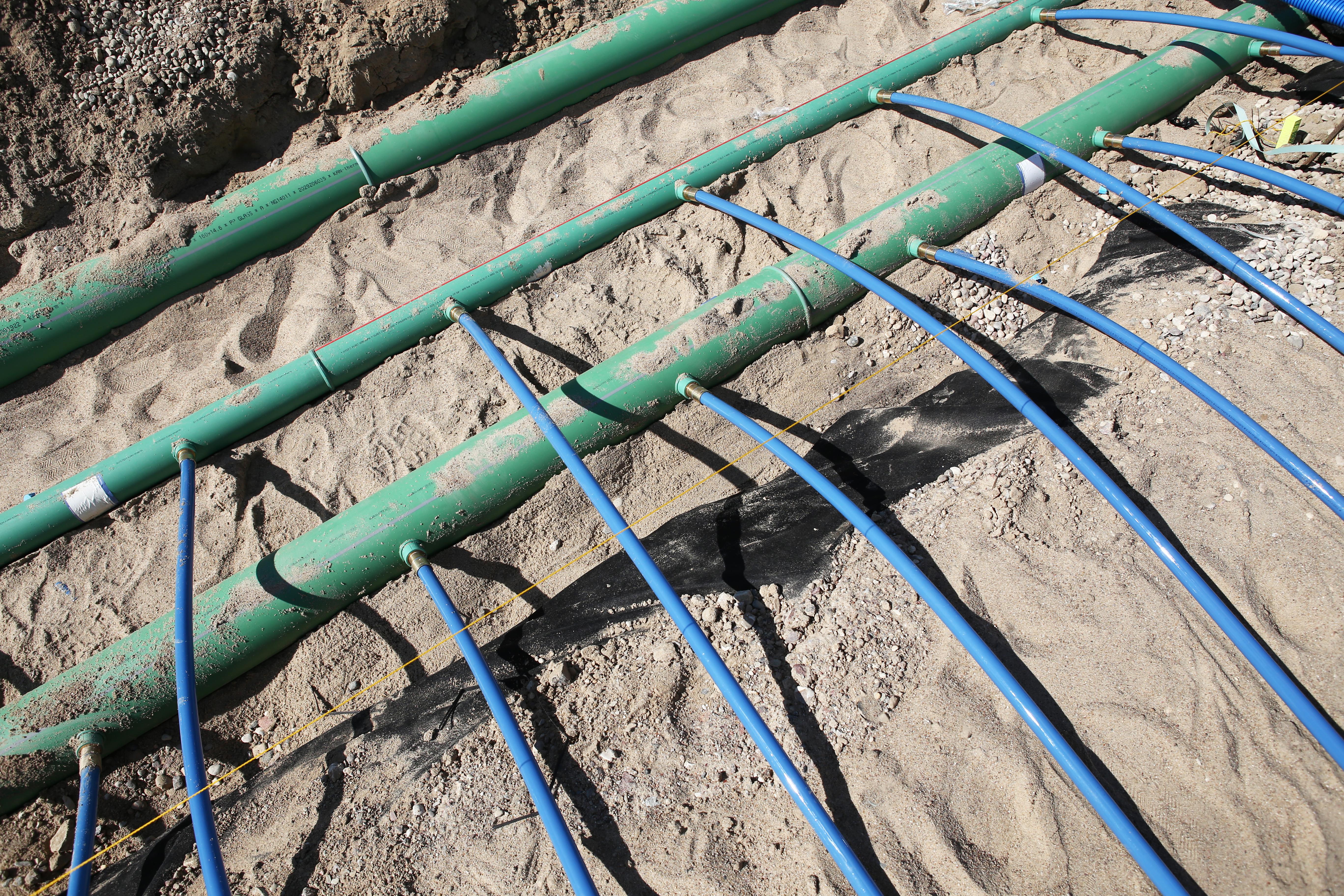

Kolektori parasti tiek izvietot gar laukuma garāko malu, un tos izveido no caurulēm ar 160–180 mm diametru. Kolektoru sekcijas tiek savienotas kopā, sametinot divas kolektora daļas vai izmantojot elektrofūzijas ligzdas. Kolektori tiek izgatavoti atbilstoši būvlaukuma individuālajai tehniskajai dokumentācijai vai piegādāti kā iepriekš sagatavoti segmenti.

Tichelman sistēma atsevišķu kontūru piegādei tiek izmantota, lai nodrošinātu vienmērīgu siltumaģenta izplatīšanu apsildes kontūros. Apsildes kontūri tiek pievienoti kolektoriem, izmantojot slīdošas uzmavas (System KAN-therm Push). Apsildes caurules tiek izvietotas tieši šajos slāņos. Cauruļu klājuma dziļumam jābūt pielāgotam velēnas apkopes vajadzībām, izslēdzot mehāniska bojājuma iespējamību. Caurules tiek izvietotas, izmantojot instalācijas aizpildījuma metodi. Apkures caurules tiek izgatavotas no augstas kvalitātes polietilēna, kas ir izturīgs pret paaugstinātu temperatūru. Sistēma ir jāaizsargā pret sasalšanu, izmantojot antifrīza aukstumnesējus, piemēram, etilēnglikola šķidrumus.
