Savienojumi

KAN-therm Steel Sprinkler sistēma ir izgatavoti no nesakausēta tērauda (ogles) ar materiāla numuru 1.0034 (tērauds 34-2). No ārējas korozijas ir sargātas ar galvaniski uzlikto cinka slāņi (8-15 ?m). Savienotāji standartā ir apgādāti ar blīvējuma gredzenu (O-Ring) no etilēnpropilēna kaučuka (EPDM). DN20-50 savienotāju O-Ringiem ir neiepresētu savienojumu signalizācijas funkcija LBP (Leak Before Press) - "neiepresēts - neblīvs". Savienotāju diametru diapazons DN20 - DN100.

Savienotāji ir ar iepresētiem uzgaļiem un blīvējumu O-Ring veidā vai ar iepresētiem un vītņotiem uzgaļiem ar iekšējo vai ārējo vītni pēc PN-EN10226-1:

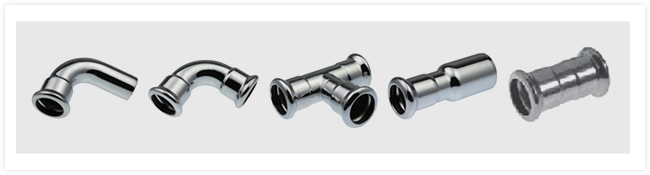

  • līkumi un T-gabali, savienotāji,

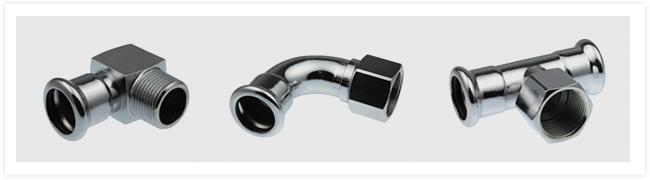

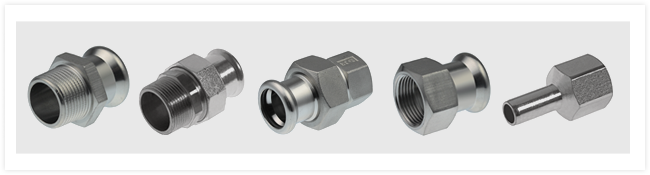

  • savienotāji ar vītni GZ un GW, kā arī ar savienotājuzmavas,

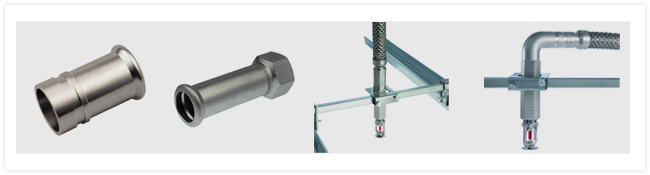

  • pieejas pie saņēmējiem,

  • speciāli fitingi.

Savienotāji ir izgatavoti no tērauda ar ogles zemu saturu (RSt 34-2) materiāla numurs 1.0034 pēc PN EN 10305-3., galvaniski cinkota (Fe/Zn  88)  ar slāņa biezumu 8-15  ?m , un papildi pasargāti ar pasivējošo hroma slāni. Cinka slānis ir uzlikts ar karsto metodi.



Blīvējumi (O-Ring)

Press fitingi KAN-therm Steel Sprinkler sistēmā ir apgādāti ar O-Ring no etilēna-propilēna kaučuka EDPM, kas ievēro prasību PN-EN 681-1.

Blīvējumu darba parametri un pielietošanas diapazons ir uzraidīti tabulā:

Materiāls EPDM LBP (DN20-DN50) EPDM (DN76,1-DN108)
Krāsa melna melna
Virsma bez silikona uz teflona bāzes bez silikona uz teflona bāzes
Min./maks. temperatūra -35°C līdz + 135°C od - 35°C līdz +150°C
Maks. īslaicīga darba temperatūra 150°C 150°C
Maks. darba spiediens 16 bar 16 bar
Pielietošanas diapazons mitras un sausas smidzināšanas instalācijas  mitras un sausas smidzināšanas instalācijas



Visiem KAN-therm Steel Sprinkler sistēmas fitingiem ar diametru no 22 līdz 108 mm ir LBP funkcija (neiepresētu savienojumu funkcija - "neiepresēts neblīvs" LBP - Leak Before Press).

Diametriem 22-54 mm šī funkcija ir realizēta ar speciālu O-Ring konstrukciju. Pateicoties speciālām rievām O-Ring LBP nodrošina optimālo savienojuma kontroli spiediena pārbaudes laika. Neiepresēti savienojumi nav blīvi, tāpēc viegli lokalizēšanai.



Diametros 76,1 - 108 mm LBP funkcija ir realizēta ar attiecīgu fitinga konstrukciju (īscaurules ovālums).







Lejupielādējiet katalogu ar KAN-therm Steel Sprinkler savienotāju pilnu asortimentu.
